Решение для маркировки "Честный знак" с помощью ПО МаркСофт

Решение для маркировки «Честный Знак» на основе ПО МаркCофт и ПО МаркЛайн разработано для небольших производств, использующих ручную маркировку и маркировку на автоматических линиях с производительностью до 6 000 упаковок в час.

МаркСофт

- обеспечивает взаимодействие с ЦРПТ, ERP системой заказчика, системой АСПУ на линиях.

МаркЛайн (АСПУ)

- автоматизированная система поштучного учёта маркированной продукции. Предназначена для автоматизации процессов учёта готовой продукции на производственных линиях, в том числе работы с кодами маркировки

 Cистема цифровой маркировки и учета продукции имеет три точки контроля:

• зона единичной продукции (зона сериализации)
• зона формирования группы
• зона формирования паллеты

В процессе последовательного прохождения продуктом каждой из зон, осуществляется автоматический учёт.

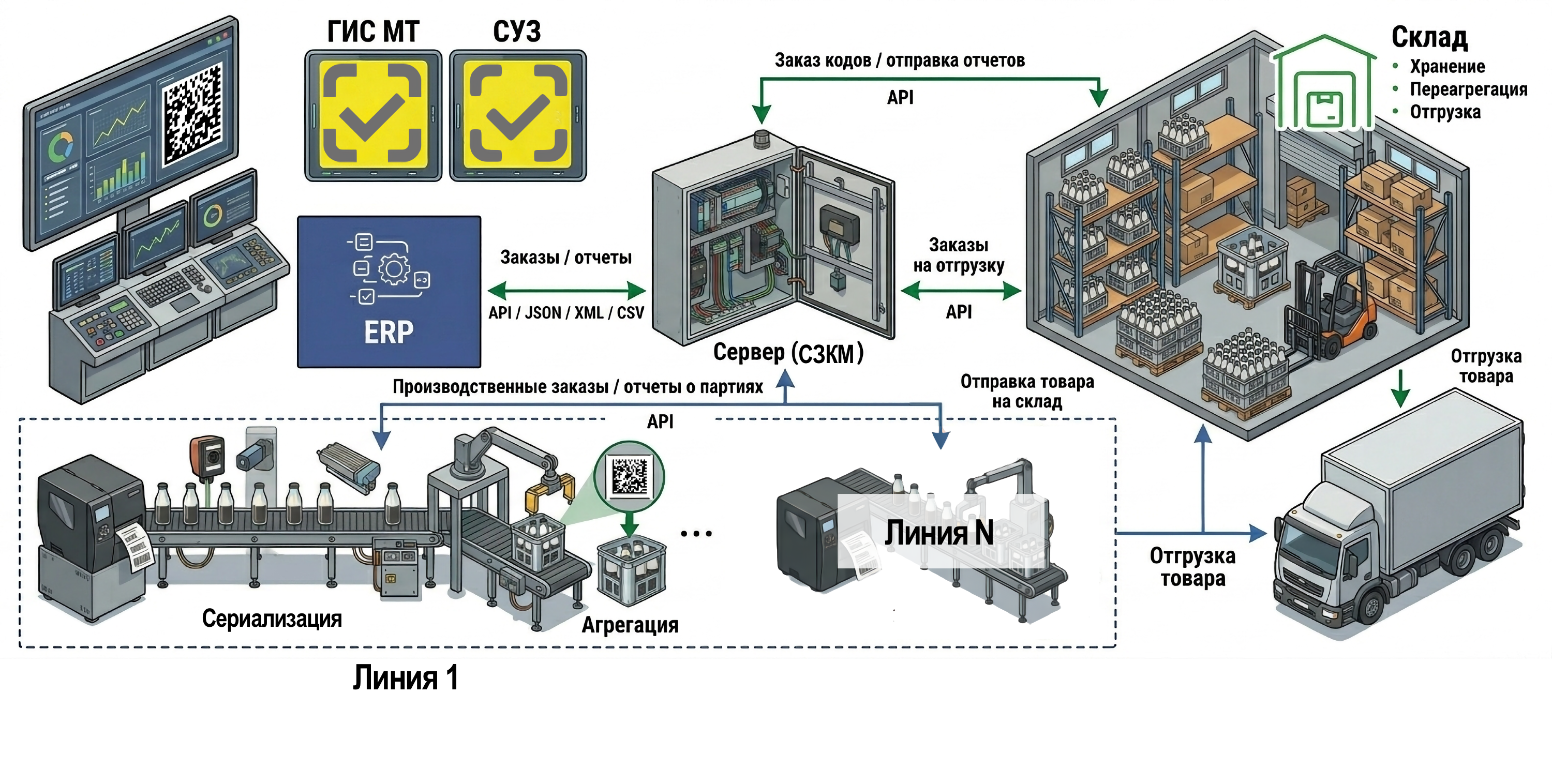

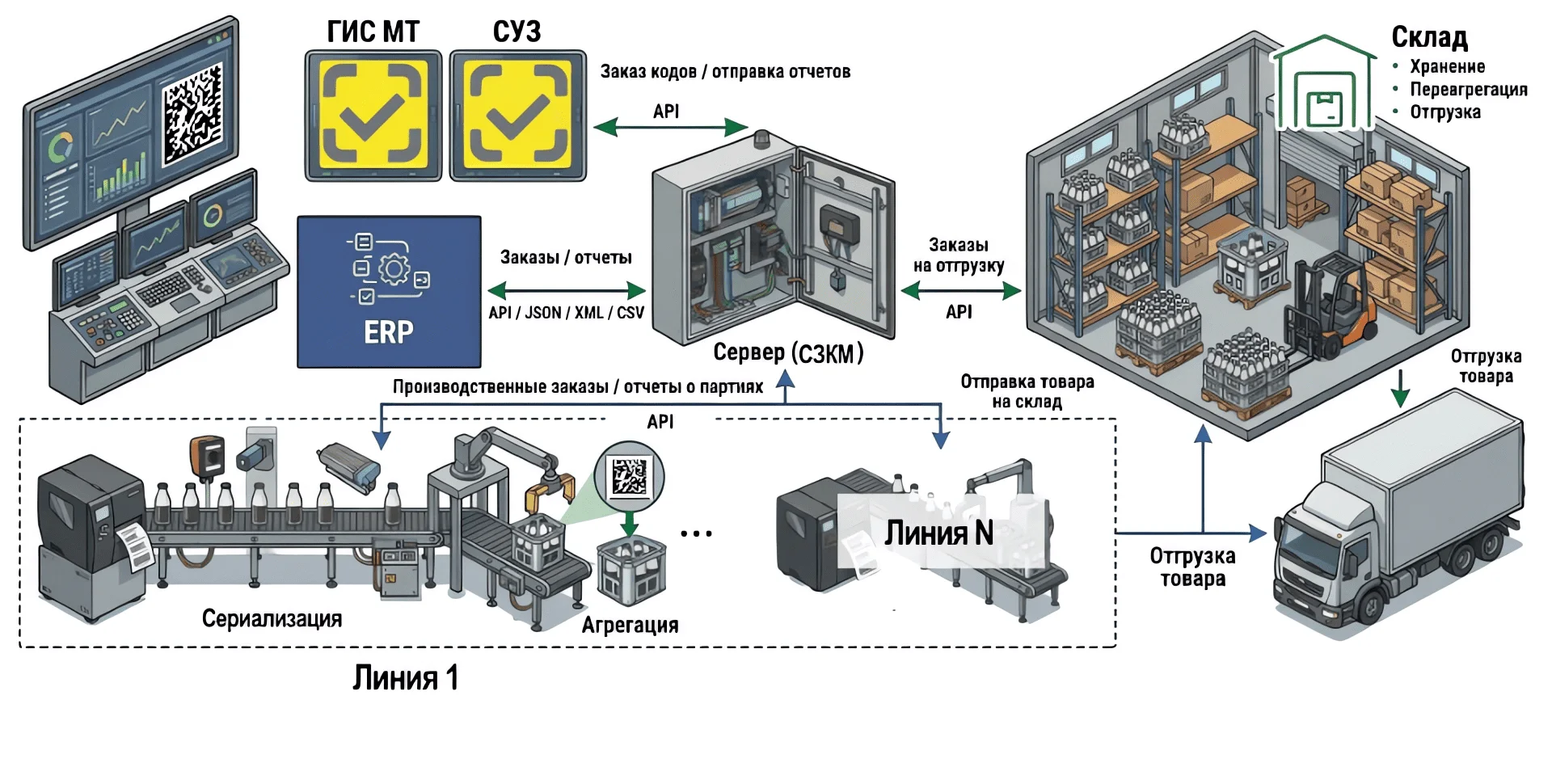

Архитектура решения на основе ПО МаркСофт и МаркЛайн

Решение для маркировки «Честный Знак» на основе ПО МаркCофт и ПО МаркЛайн представлено в трех вариантах исполнения для линий с разной производительностью.

Вариант 1. Ручное нанесение кодов

Вариант 2. Автоматизированная маркировка на базе настольного ПК

Вариант 3. Автоматизированная маркировка на базе промышленного ПК

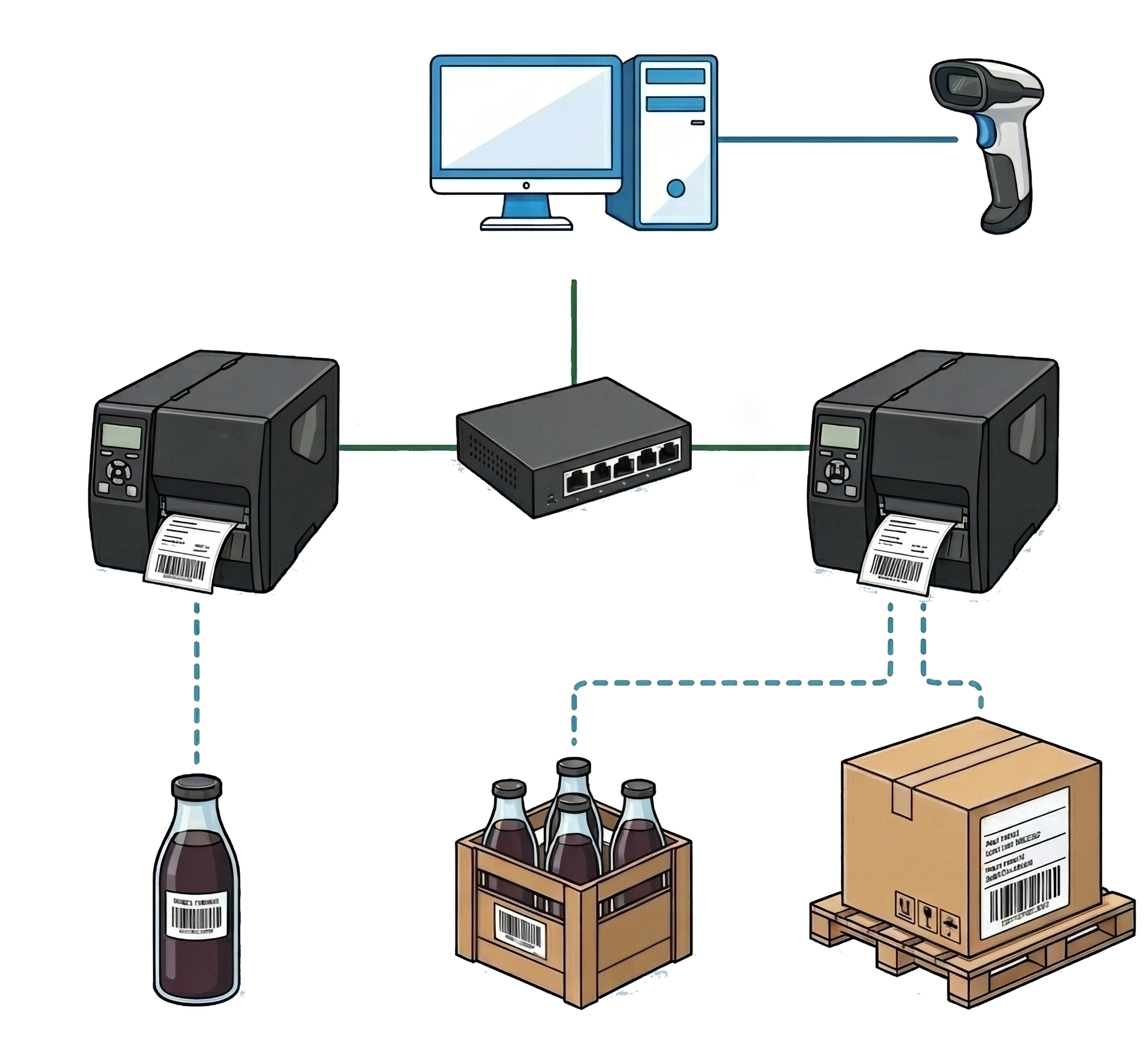

Вариант 1. Ручное нанесение кодов

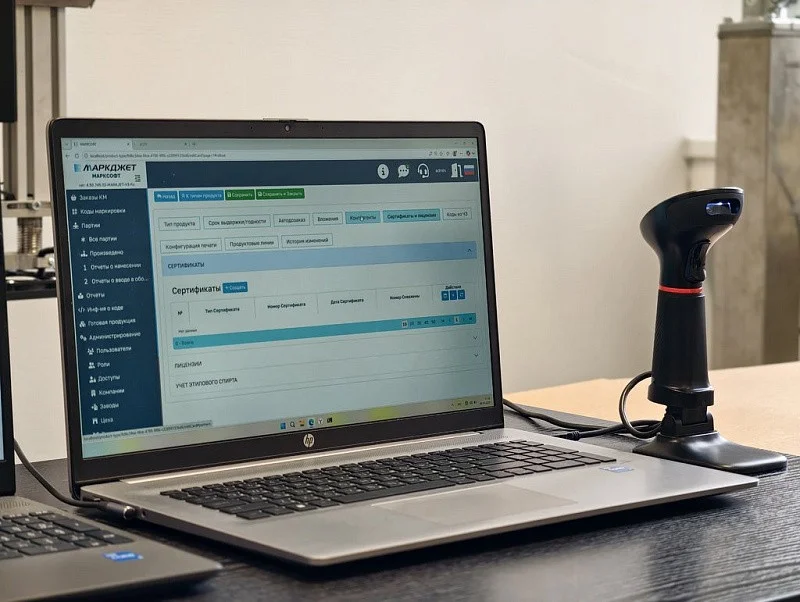

Подходит для внедрения маркировки «Честный Знак» на производствах с небольшой производительностью и ручным нанесением маркировки.

Состав решения: ·         Персональный компьютер с ПО МаркСофт и ПО МаркЛайн ·         Ручной беспроводной USB-сканер 1D/2D кодов ·         Ethernet-коммутатор ·         Настольный термотрансферный принтер для печати этикеток продукта ·         Настольный термотрансферный принтер для печати этикеток агрегатов

 Принцип решения

1. С помощью ПО МаркСофт производитель запрашивает и получает в ГИС МТ «Честный знак» коды для нанесения на готовую продукцию.

2. ПО МаркСофт формирует DataMatrix коды, шаблон DataMatrix кода добавляется в макет этикетки.

3. ПО МаркЛайн отправляет маркировку на первый термотрансферный принтер. Принтер печатает этикетки для единичной продукции.

4. Оператор наносит этикетки на продукцию с помощью этикет-пистолета.

5. Оператор сканирует ручным сканером Датаматрикс код на единичной продукции, ПО МаркСофт валидирует отсканированные коды.

6. ПО МаркСофт формирует код для групповой упаковки.

7. ПО МаркЛайн отправляет коды на второй термотрансферный принтер, который печатает этикетку со штрих кодом для групповой тары.

8. Этикетка с групповым штрих-кодом наносится на групповую упаковку с помощью этикет-пистолета. Оператор считывает сканером групповой штрих-код.

9. С помощью ПО Марксофт формируется и отправляется в ГИС МТ «Честный Знак» отчет о нанесении кодов.

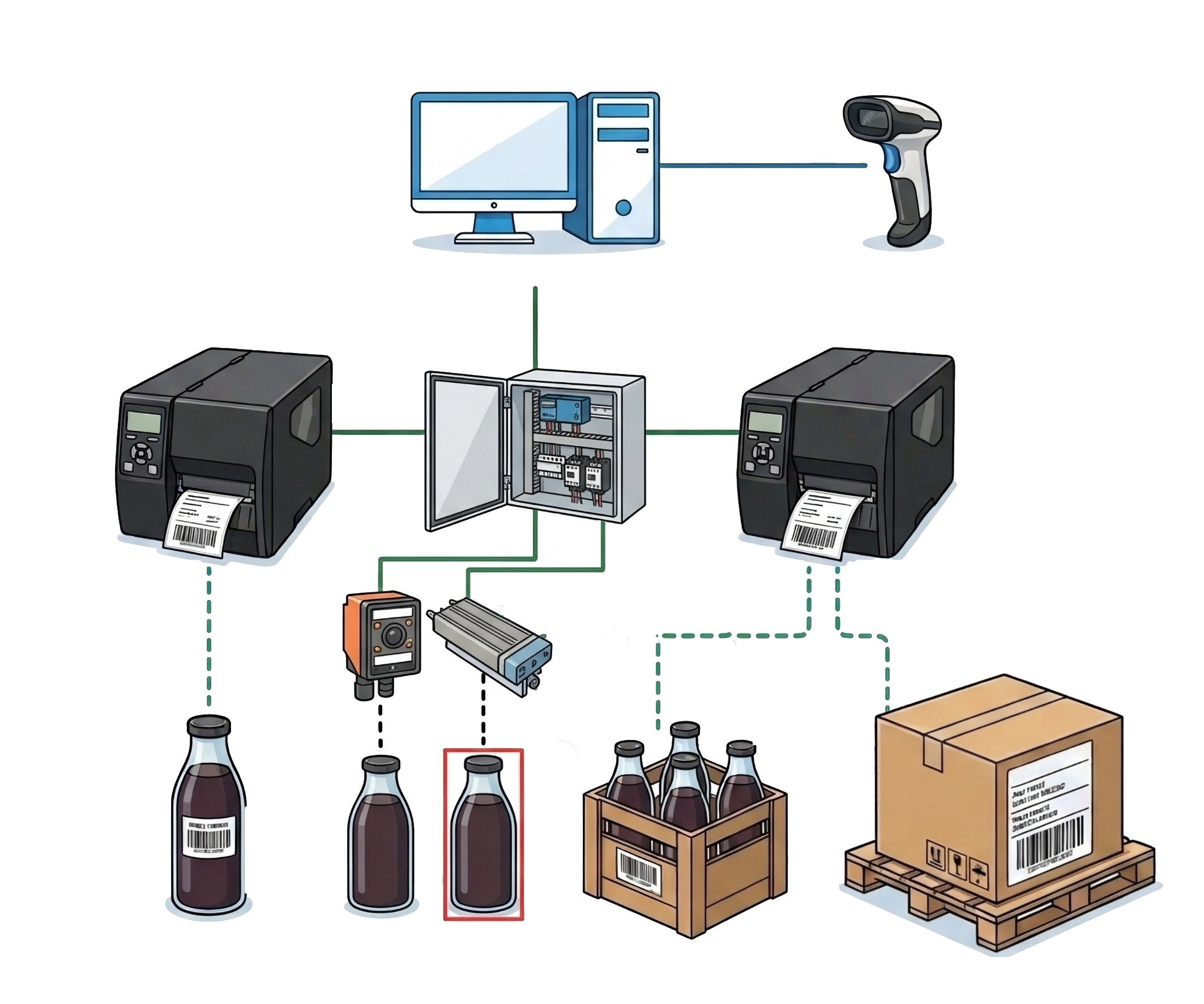

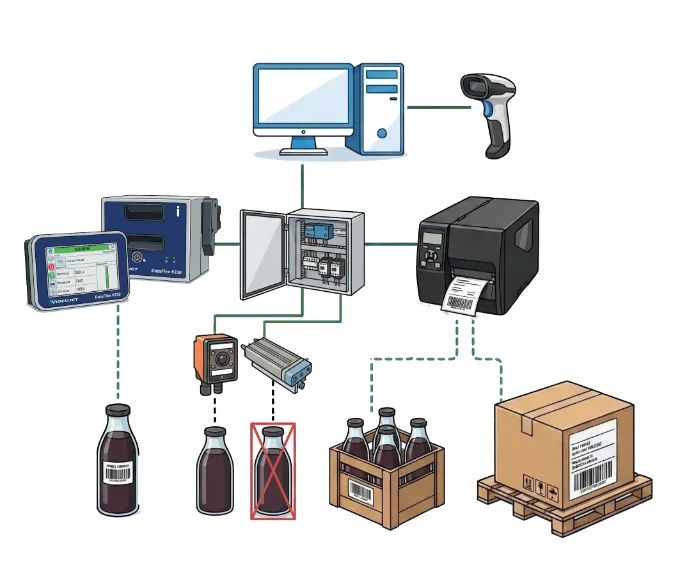

Вариант 2. Автоматизированная маркировка на базе настольного ПК

Подходит для производств с производительностью, требующей автоматического считывания кодов

Состав решения: Персональный компьютер с ПО МаркСофт и ПО МаркЛайн Ручной беспроводной USB-сканер 1D/2D кодов Шкаф питания, в составе: Блок питания Ethernet коммутатор Модуль ввода/вывода Камера iRayple для считывания Datamatrix Датчик-триггер для камеры Настольный термотрансферный принтер для печати этикеток продукта Настольный термотрансферный принтер для печати этикеток агрегатов

Принцип решения

1. С помощью ПО МаркСофт производитель запрашивает и получает в ГИС МТ «Честный знак» коды для нанесения на готовую продукцию.

2. ПО МаркСофт формирует DataMatrix коды, шаблон DataMAtrix кода добавляется в макет этикетки.

3. ПО МаркЛайн отправляет маркировку на печать на первый термотрансферный принтер для печати этикеток на единичную продукцию.

4. Этикетки наносятся на единичную продукцию вручную или с помощью автоматического аппликатора

5. Камера технического зрения автоматически считывает ДатаМатрикс коды.

6. Продукция с невалидными кодами маркировки автоматически отбраковывается

7. ПО МаркСофт формирует код для групповой упаковки первого уровня агрегации (например, короба). Оператор укладывает единичную продукцию в короба.

8. ПО МаркЛайн отправляет коды на второй термотрансферный принтер, который печатает этикетку со штрих-кодом для групповой тары первого уровня агрегации.

9. Оператор наносит этикетку на короба. Оператор считывает ручным сканером штрих-код на этикетке агрегата первого уровня.

10. ПО МаркСофт автоматически формирует штрих-код на этикетку агрегата 2-го уровня (например, паллеты)

11. Оператор формирует групповую тару второго уровня из коробов.

12. ПО МаркЛайн отправляет коды на второй термотрансферный принтер, который печатает этикетку со штрих-кодом для групповой тары второго уровня агрегации.

13. Оператор наклеивает этикетку на паллеты и сканирует штрих-код

14. С помощью ПО МаркСофт формируется и отправляется в ГИС МТ «Честный Знак» отчет о нанесении кодов.

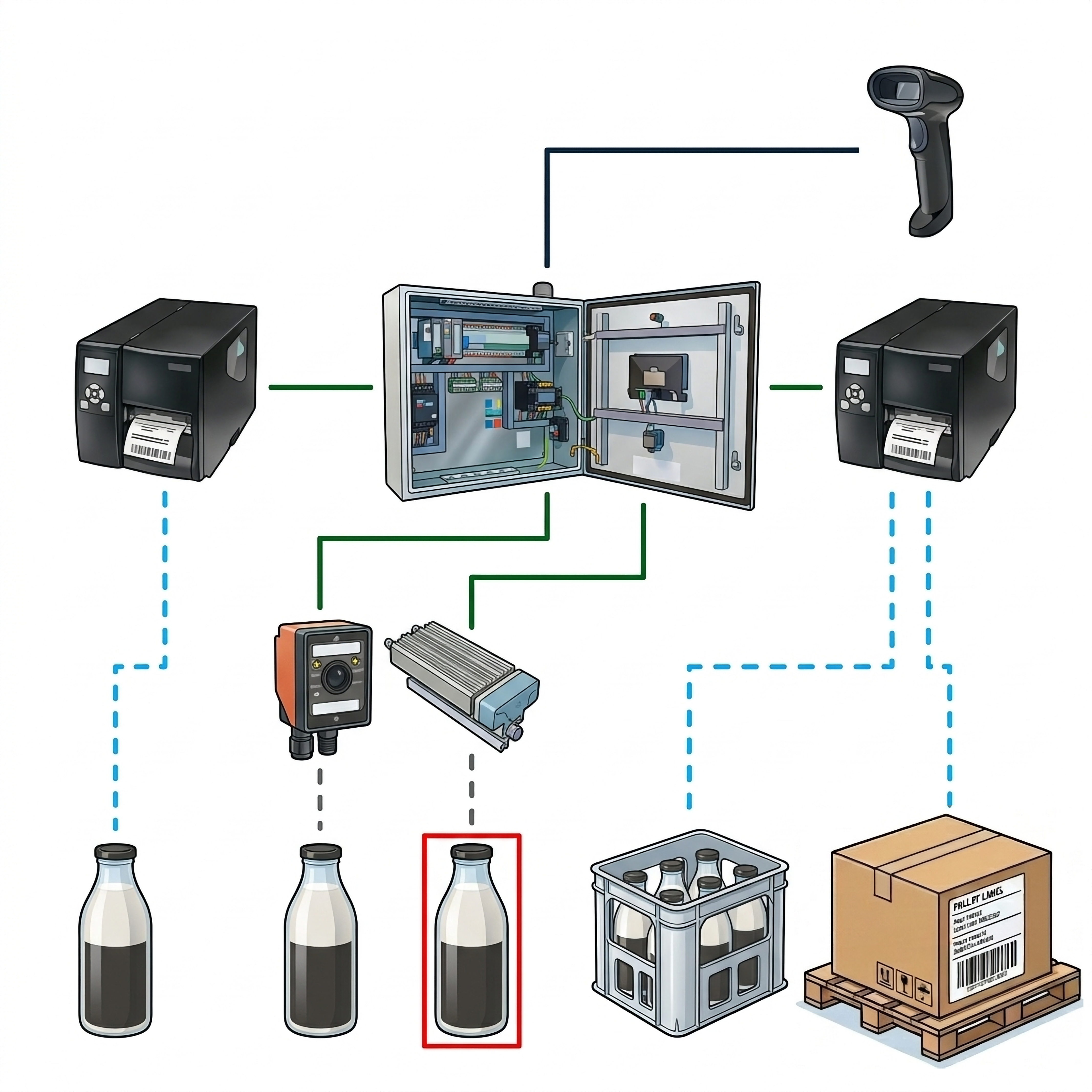

Вариант 3. Автоматизированная маркировка на базе промышленного ПК

Подходят для производственных условий, определяющих необходимость установки защищенного промышленного компьютера

Состав решения: Шкаф питания, в составе: Блок питания Панельный сенсорный компьютер ПО МаркСофт и ПО МаркЛайн Модуль ввода/вывода 8DI/8DO Неуправляемый Ethernet коммутатор Камера iRayple для считывания Datamatrix Датчик-триггер для камеры Настольный термотрансферный принтер для печати этикеток продукта Настольный термотрансферный принтер для печати этикеток агрегатов

Принцип решения

1. С помощью ПО МаркСофт на промышленном компьютере производитель запрашивает и получает в ГИС МТ «Честный знак» коды для нанесения на готовую продукцию.

2. ПО МаркСофт формирует DataMatrix коды, шаблон DataMAtrix кода добавляется в макет этикетки.

3. ПО МаркЛайн отправляет маркировку на печать на первый термотрансферный принтер для печати этикеток на единичную продукцию.

4. Этикетки наносятся на единичную продукцию вручную или с помощью автоматического аппликатора

5. Камера технического зрения автоматически считывает ДатаМатрикс коды.

6. Продукция с невалидными кодами маркировки автоматически отбраковывается

7. ПО МаркСофт формирует код для групповой упаковки первого уровня агрегации (например, короба). Оператор укладывает единичную продукцию в короба.

8. ПО МаркЛайн отправляет коды на второй термотрансферный принтер, который печатает этикетку со штрих-кодом для групповой тары первого уровня агрегации.

9. Оператор наносит этикетку на короба. Оператор считывает ручным сканером штрих-код на этикетке агрегата первого уровня.

10. ПО МаркСофт автоматически формирует штрих-код на этикетку агрегата 2-го уровня (например, паллеты)

11. Оператор формирует групповую тару второго уровня из коробов.

12. ПО МаркЛайн отправляет коды на второй термотрансферный принтер, который печатает этикетку со штрих-кодом для групповой тары второго уровня агрегации.

13. Оператор наклеивает этикетку на паллеты и сканирует штрих-код

14. С помощью ПО МаркСофт формируется и отправляется в ГИС МТ «Честный Знак» отчет о нанесении кодов.

Преимущества

• Выгодное ценовое предложение

Если у производителя небольшое производство, то покупка и внедрение сложных интеграций, предназначенных для крупных предприятий –  нецелесообразные траты.

Решение для маркировки «Честный Знак» на основе ПО МаркСофт предназначено для производств с невысокими объемами производства и ручной или полуавтоматической маркировкой. Максимальная производительность линий – до 6 тысяч упаковок в час.

• Простой и наглядный интерфейс

Удобный в управлении интуитивный интерфейс прост в обучении и работе.

• Гибкость решения

Состав каждого решения может быть скорректирован под задачи и параметры конкретного производства.

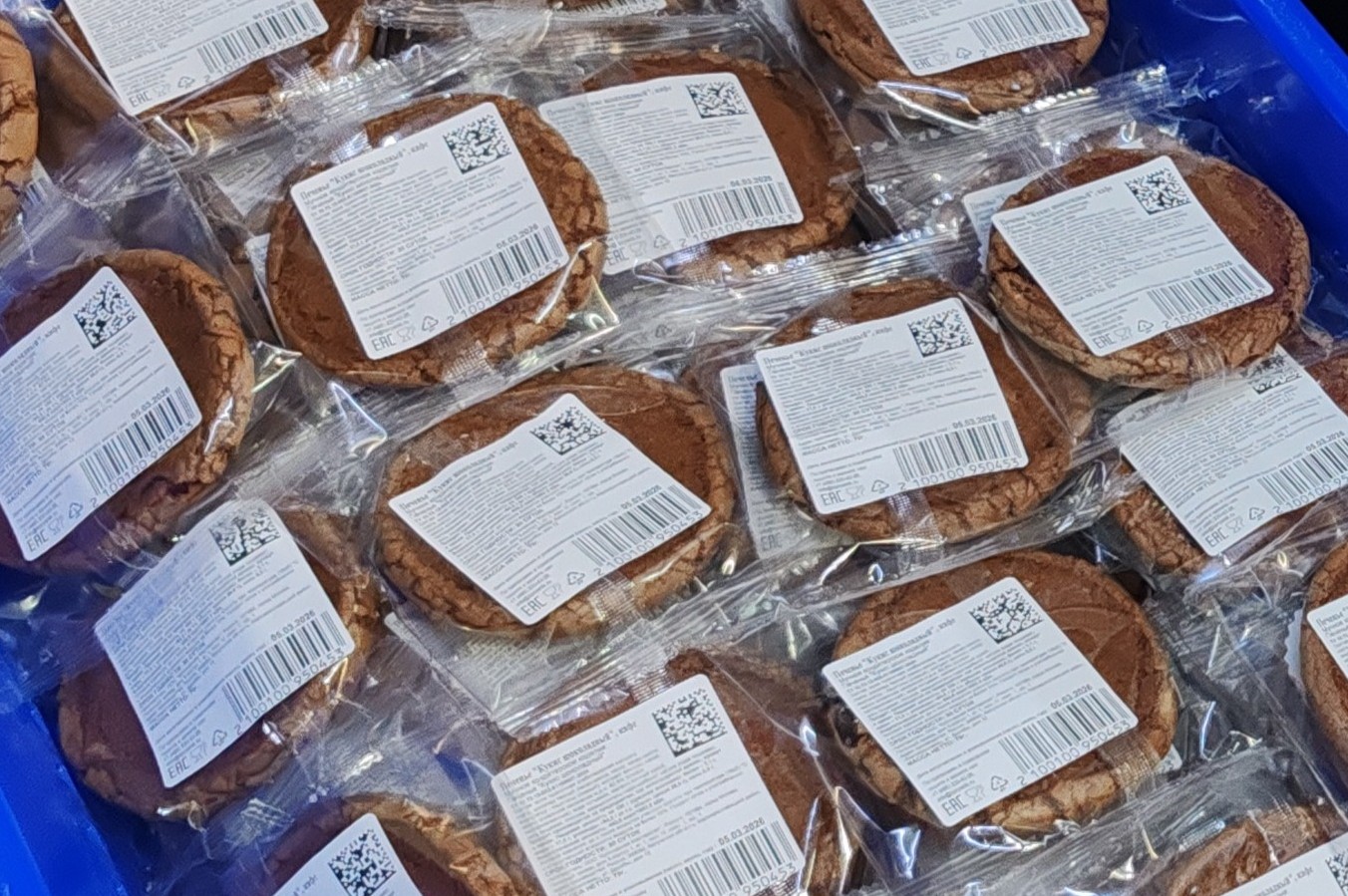

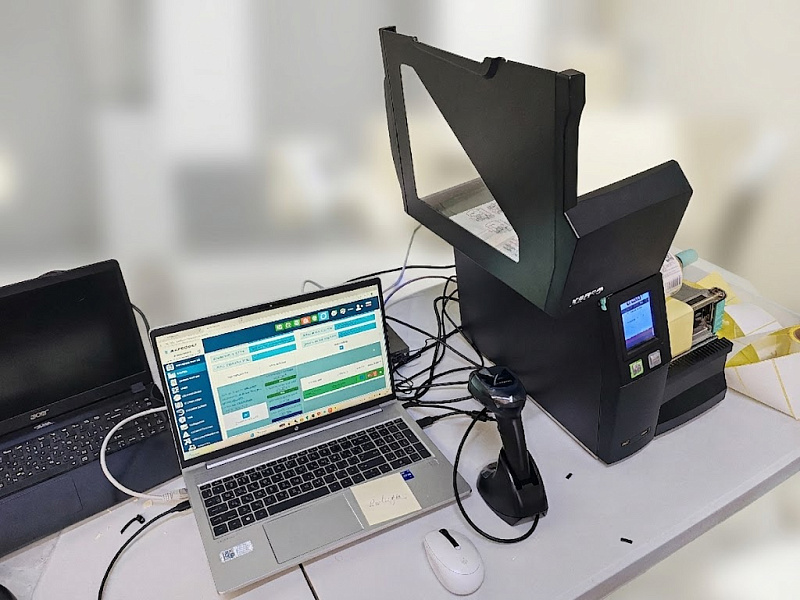

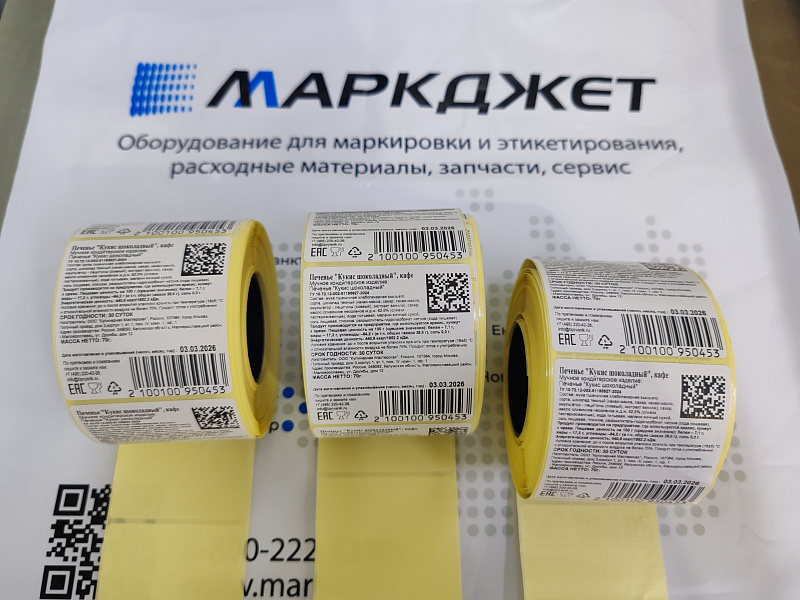

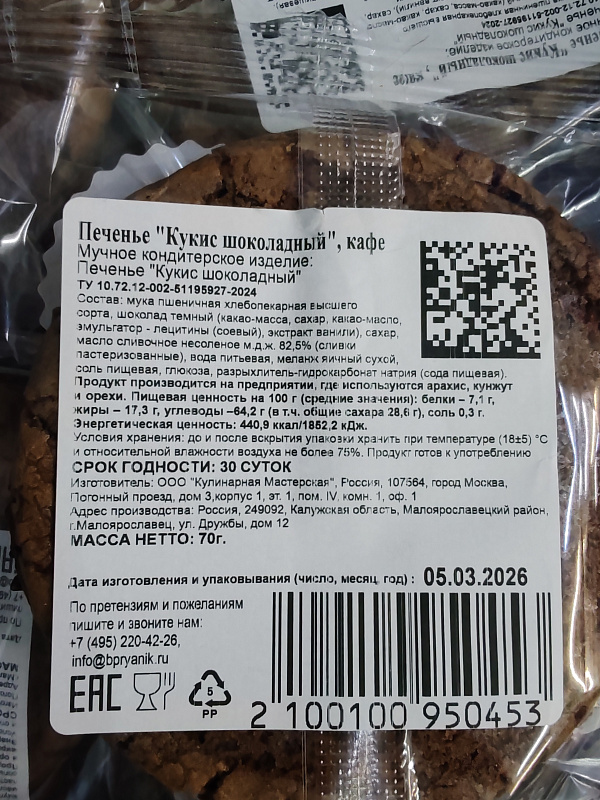

Например, вы можете прочитать про адаптированную реализацию решения для нанесения маркировки Честный знак на производстве пряников.

• Интеграция существующего оборудования в решение

Если на производстве есть термотрансферные принтеры, сканеры, камеры технического зрения и тд.

4 конфигурации – платите только за нужную вам производительность.

Минимально допустимая	До 3 ручных или полу-автоматических линий, до 6000 упаковок/линия в час
Минимально рекомендуемая	До 7 ручных или полуавтоматических линий, до 6000 упаковок/линия в час
Средняя	До 15 ручных или полу-автоматических линий, до 6000 упаковок/линия в час
Максимальная	Свыше 15 ручных или полу-автоматических линий, до 6000 упаковок/линия в час

Ограничения:

• Подходит для автоматическая сериализация и отбраковка для линий с производительностью до 6000 шт/час. Для линий с более высокой производительностью решение не подойдет.

• Количество потоков по сериализации: 1;

• Отбраковка любым типом отбраковщика с управлением 1-им дискретным сигналом (не клавишным);

• Поддержка 1-го типа камер для автоматической сериализации;

• Только ручная агрегация в короба;

• Только ручная агрегация в паллеты;

• Количество линий не ограничено;

• Нет складских переагрегаций;

• Нет поддержки ТСД-терминалов.

• Нет интеграции с системами более высокого уровня
